中型体育场扩声系统

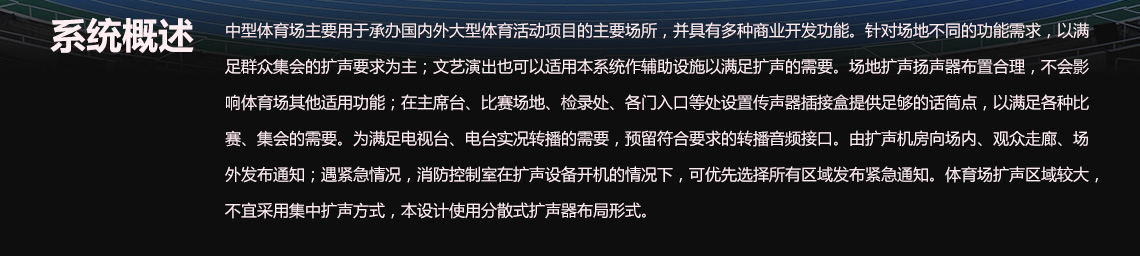

中型体育场主要用于承办国内外大型体育活动项目的主要场所,并具有多种商业开发功能。针对场地不同的功能需求,以满足群众集会的扩声要求为主;文艺演出也可以适用本系统作辅助设施以满足扩声的需要。场地扩声扬声器布置合理,不会影响体育场其他适用功能;在主席台、比赛场地、检录处、各门入口等处设置传声器插接盒提供足够的话筒点,以满足各种比赛、集会的需要。


▍ 功率放大器

  • 功率放大器的功率的配比遵循扬声器生产厂家对扬声器配置的要求,以及满足技术需求的其它电声指标。

  • 扩声系统的无源音箱与功放的功率匹配满足功率放大器的标称输出功率(RMS)对应的音箱标称功率(RMS)2倍的需求。

  • 功率放大器采用开关电源D类放大技术,为使用安全,功放经过3C强制性认证。两通道数字功率放大器采用了混合音频调制放大技术加大功率,全谐振开关电源技术,设计出一系列高性能大功率专业功率放大器。既保持线性调制低失真、高阻尼系数、音色好,同时兼具开关模式调制高效率的优点;而又保持了很好的音色,将实际使用效率提高到接近90%,大幅度的降低了系统发热功能,并秉承了一贯强劲的驱动能力和长期高负荷稳定使用的特性。

  • 为了便于对各个区域声场的灵活控制,采用线路标记使负责各个功能区的功率放大器与对应的扬声器组通路清晰、操作方便。

▍ 动态音频服务器

  • 处理设备我们采用Beta Three全新技术平台Chameleon动态音频服务器, 全新Chameleon系列采用了Table LINK数字网络传输,采样率192KHz,通道数达256,更小包时25us。

  • 高品质的前置放大电路,DSP处理总线结构,可以为用户提供优质的声音品质,融入了多媒体信息交互式系统(Table LINK)的设计概念,多台设备可以通过Table LINK网络进行互联和控制;

  • 全面兼容:Dante/Livewire+/Ravenna/Q-SYS/AES67,预留扩展兼容AES70 。

▍ 功放机房的设置

  • 由于体育场面积较大,为防止由于长距离传输而使信号衰减过大,在体育场东西两侧各设置一个功放机房,东、西两侧的扬声器的功率放大器及相应的数字音频处理器分别布置于东、西两侧的功放机房。调音台的数字、模拟信号路由经东侧功放机房内的数字音频处理系统处理后,通过光端机转换经光纤传输至西侧的功放机房内的数字音频处理系统,再将数、模信号输出到数字功率放大器。

  数字调音台

  • 调音台作为扩声系统控制和处理的核心,其性能参数指标、系统的可靠性、操作的方便性都是对比赛和演出成功进行的保证。

  • 从产品操作的便利性、直观性、运行的可靠性、对声音的处理质量以及人体工程学等角度出发,本方案中配置了一套数字调音台系统作为主系统。数字调音台系统主要由控制台和混音机架两部分构成,另配置一套模拟调音系统作为备份系统,模拟调音台具备32路话筒/线路输入,8编组,10辅助,12*4矩阵。

  • 结合扩声系统方案的信号分配功能,模拟线路选用了数字音频处理器来作信号处理。这一信号处理系统都内置了几乎所有的传统信号处理器的功能(均衡、压限、分频、动态处理、噪声门、路由矩阵等),满足庞大系统对矩阵通道数的要求。而且面对不同应用环境,可以事先将各种调试结果储存,设置好快捷键,使用时只需按一下按键即可完成,方便、快捷、安全。不但节省成本,而且使系统简洁及提高系统可靠性及稳定性。系统可检测每路输出通道的负载情况。

▍ 音源及相关设备

  • 音源系统包括:

       1、重放音源及录音设备

       2、有线传声器设备

       3、无线传声器

         4、混音器

  • 根据体育场馆的功能需求,设计配置了相应数量的用于人声、通报等拾音的传声器设备。

  • 音源重放设备包括了现今流行的各类音音源记录载体重放设备。
