大型剧院系统解决方案
大剧院是文化建筑的重点项目,是本地区表演艺术中心。剧院和音乐厅分别配备有现代化的舞台机械、灯光、音响等设备, 建成后大剧院可举办大型交响乐、歌舞剧、戏剧、戏曲等综合性演艺活动, 音乐厅可举行古典音乐、民族音乐、现代音乐等表演活动。英协剧院设计理 念充分体现了人与文化艺术的密切关系,为提高城市文化区战略目标的实现, 打下了一个坚实的基础,可大大提高地区的文化品位,丰富城市的空间景观, 增加城市的艺术魅力。

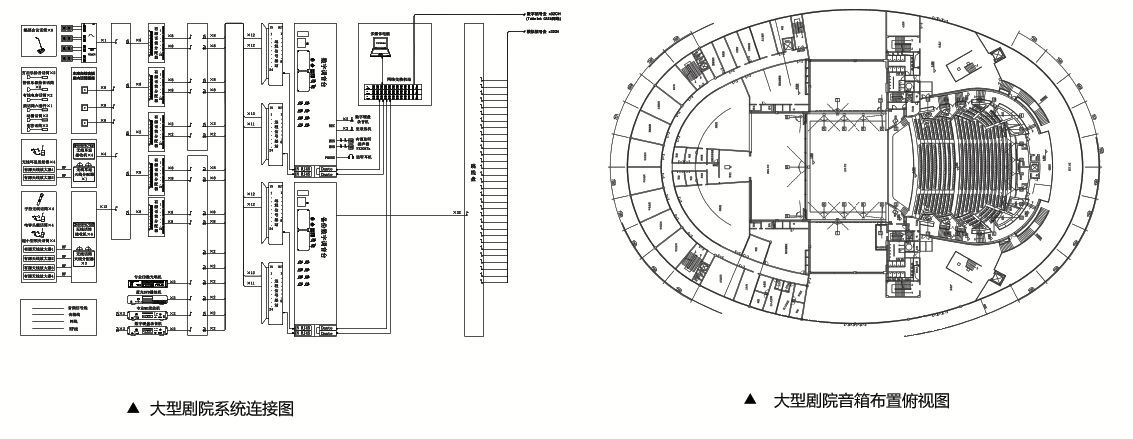

▍ 扬声器的布局

  • 左右声道扬声器组:

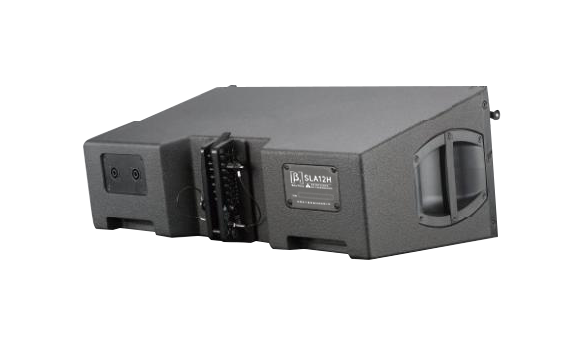

    左右声道主扩声音箱选用SLA12H系列高声压、高灵敏度三分频线阵列音箱。扬声器组分别由8只SLA12H和2只SLA215B组成,覆盖角按线性阵列原则布置,指向观众区。

  • 中央声道扬声器组:

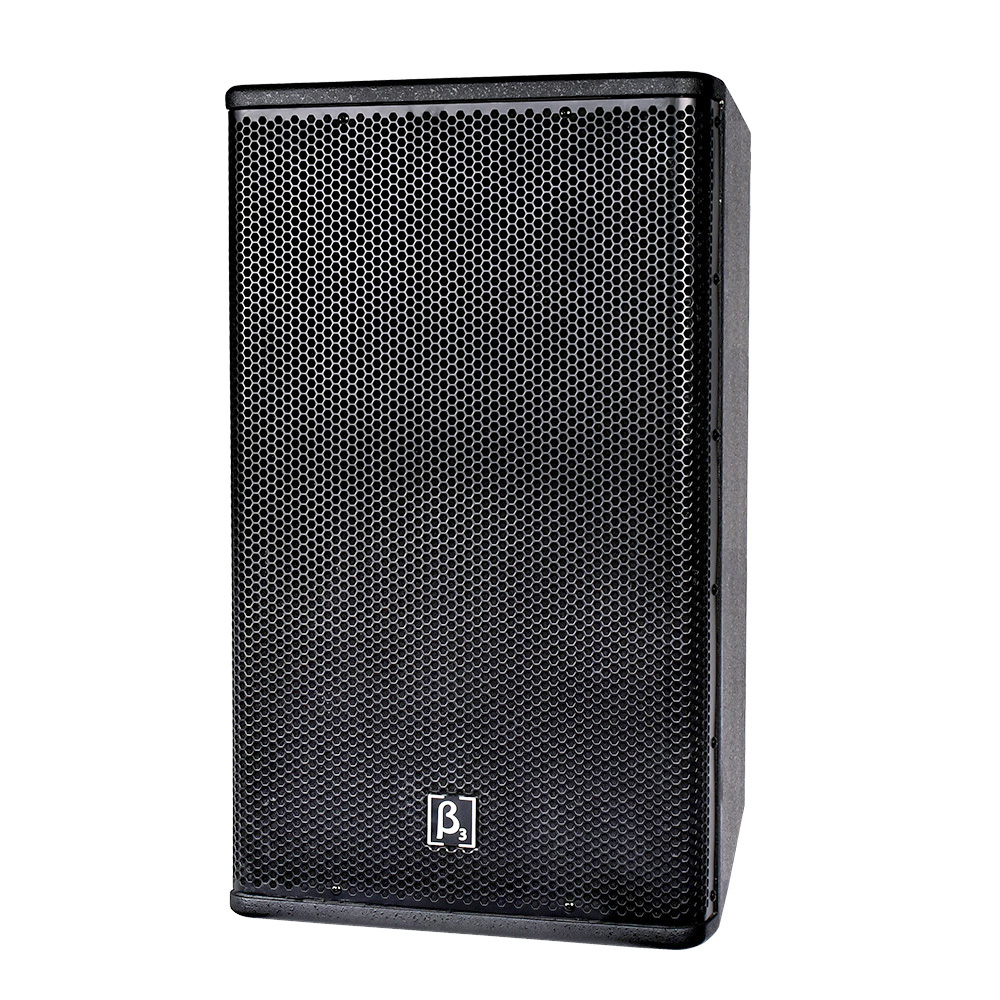

    中置声道扩声音箱选用THA系列线阵列音箱THA12F 两只、THA12W 一只和THA12D  一只,吊装于舞台中心上方。线性阵列音箱具有水平覆盖均匀、垂直指向性强、辐射区域声能衰减小等非常实用的特点,能很好的保证观众区声场的均匀覆盖。

  • 左右拉声像扬声器组:
    在舞台左右分布2 组拉声像扬声器组,每组由1只THA12D扬声器组成,作为补充前场观众区的直达声压,并起到拉声像的作用。

  • 低频扬声器组:
    低频扬声器安装在舞台拉声像位置,每边各2只SAK218B,用于提供全场的低音,为音乐演出等提供更丰满的艺术表现效果。台唇补声音箱选用SAK208全频音箱7只,为前排中间观众进行补声。
    乐池栏杆辅助扬声器选用SAK206全频音箱7只,为乐池区域进行补声。

  • 环绕效果声扬声器:
    天花顶效果声扬声器选用SAK212全频音箱6只;池座、楼座效果声扬声器选用SAK208全频音箱,另配低频效果声扬声器选用SAK118B低频音箱。

  • 返听扬声器:
    舞台固定返听音箱选用15只SAK15M返听音箱,其中后舞台返送扬声器3只,侧舞台返送扬声器4只,主舞台固定安装返送扬声器8只,固安装于舞台两侧,给舞台中后部的演员提供监听。流动返听音箱选用8只SAK15M返听音箱,可移动的摆放在舞台前部的台面上,给舞蹈演员等提供监听。

▍ 扬声器的布局

  • 功率放大器的功率的配比遵循扬声器生产厂家对扬声器配置的要求,以及满足技术需求的其它电声指标。

  • 扩声系统的无源音箱与功放的功率匹配满足功率放大器的标称输出功率(RMS)对应的音箱标称功率(RMS)2倍的需求。

  • 功率放大器采用开关电源D类放大技术,为使用安全,功放经过3C强制性认证。两通道数字功率放大器采用了混合音频调制放大技术加大功率,全谐振开关电源技术,设计出一系列高性能大功率专业功率放大器。既保持线性调制低失真、高阻尼系数、音色好,同时兼具开关模式调制高效率的优点;而又保持了很好的音色,将实际使用效率提高到接近90%,大幅度的降低了系统发热功能,并秉承了一贯强劲的驱动能力和长期高负荷稳定使用的特性。

  • 为了便于对各个区域声场的灵活控制,采用线路标记使负责各个功能区的功率放大器与对应的扬声器组通路清晰、操作方便。

▍ 动态音频服务器

  • 处理设备我们采用Beta Three全新技术平台Chameleon动态音频服务器, 全新Chameleon系列采用了Table LINK数字网络传输,采样率192KHz,通道数达256,更小包时25us。
    高品质的前置放大电路,DSP处理总线结构,可以为用户提供优质的声音品质,融入了多媒体信息交互式系统(Table LINK)的设计概念,多台设备可以通过Table LINK网络进行互联和控制;全面兼容:Dante/Livewire+/Ravenna/Q-SYS/AES67,预留扩展兼容AES70 。

▍ 数模备份

  • 为了保证清晰度和稳定性,系统采用数字扩声系统(调音台和处理器模拟备份),数字格式采用Table LINK。

  • 音源信号经线路分配器后一分为二,一路进入数字扩展机架箱,另一路进入模拟备份调音台,系统以数字信号作为主路由,模拟信号作为备份路由。扩展机架箱将数字信号输出到数字功放Table LINK输入接口,机架箱和功放自带的DSP处理器共同完成数字信号的处理。备份模拟调音台模拟输出接至数字音频处理器的模拟输入接口,数字音频处理器将模拟信号输出到数字功放模拟输入口,当数字输入信号断开时,可零时间自动启用模拟信号接入,从而保证数模零时间切换备份。
