商场公共广播系统设计方案

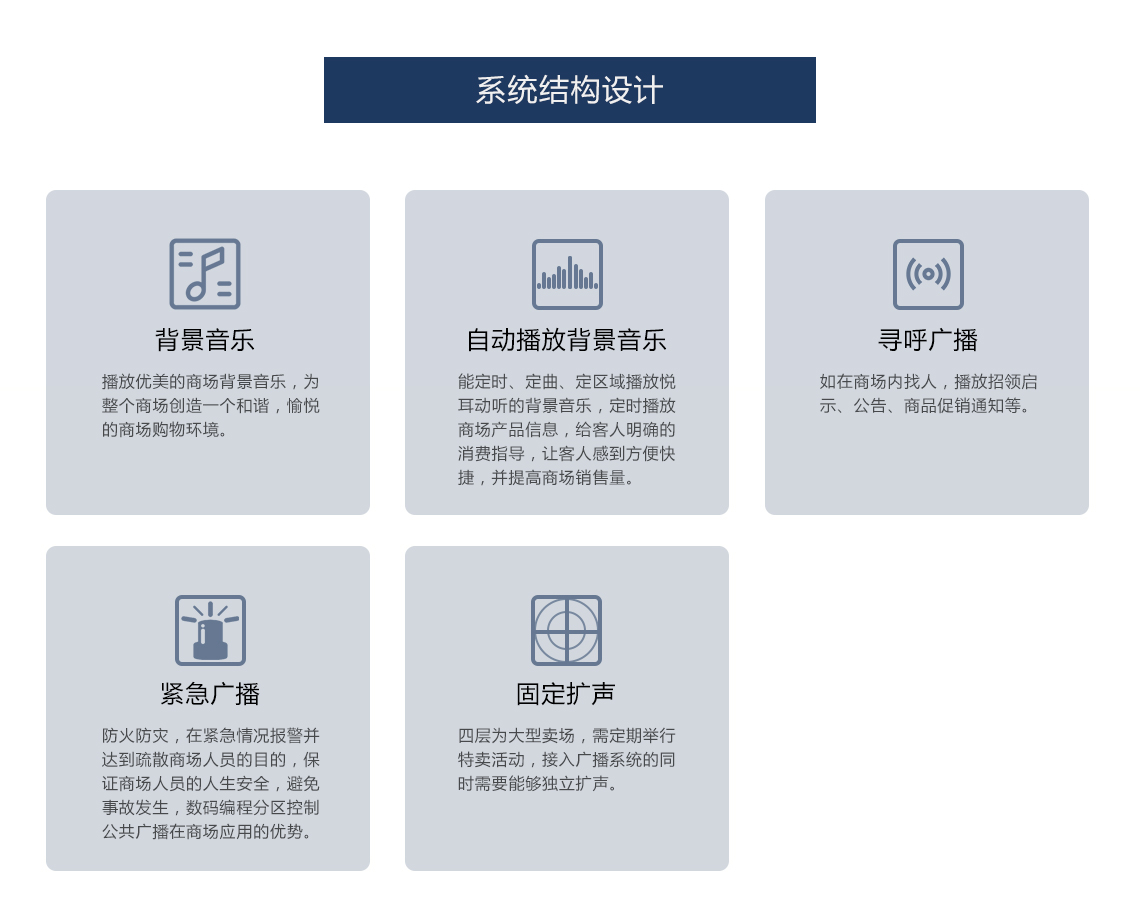

商场总面积为三千多平米,共四层,每层面积为1千多平米,每层过道五十多米长,过道为2米宽。商场广播功能要求按楼层进行分区,平时播放引导广播和背景广播,同时具备消防报警功能,广播要实现以下功能要求


商场位于城市中心,人口密度大,故防火是重中之重,在整个商场消防中心,只要任何地点发生火警,传感器即时发出信号并传送给消防中心,消防中心通过计算机处理,排除误操作后,随即开通报警信号及紧急广播,自动喷淋设备等,对火场面积进行有效地控制,并协助人员安全疏散。我们根据商场对公共广播的实际要求和特点,以及从设备的先进性、可靠性以及经济性考虑主要的设备选用Cmx16.8i动态音频服务器,它良好的音质、简单方便的操作、集中功能,再加上该系统合理齐全简洁的配置,集我公司智能系统丰富经验,提出全套解决方案,使本工程完全达到投资者的要求,下面将对其相应方案详细的说明。


广播系统分析:

系统设备基本工作流程:

音源(VD、话筒、PC)-动态音频管理中心-功率放大器-扬声器部分音源通过动态音频管理中心传输到功率放大器,功率放大器提供各个音箱的电源供电和工作功率的供应。

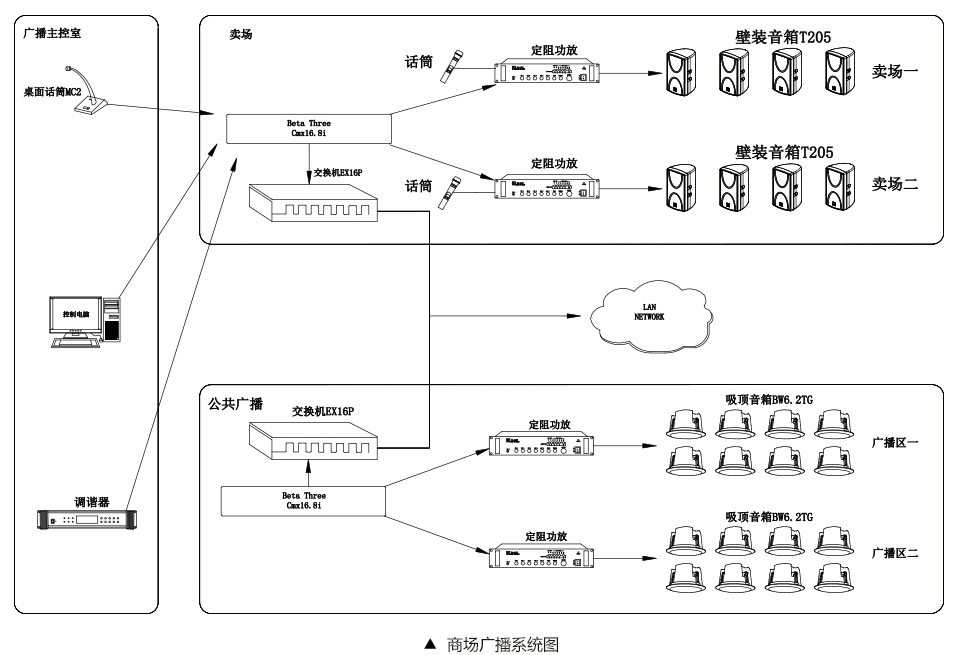

整个系统采用两台Cmx16.8i,一台用于两个卖场的固定扩声系统,一台用于整个系统的音频信号处理与分配。音箱选用定阻与定压相结合的方式,定阻音箱用于固定扩声系统,定压吸顶音箱用于整个系统的覆盖。功放采用合并式功放一体机,实现整体广播功能的同时,又可以单独进行音源的选择。



安装的重点是建设线路,由于传输距离较远,为了保证信号在线路上不产生太大的衰减,主干线2*2.5 ㎡多股平衡线,支线用2*1 ㎡多股平横线,为了达到消防要求,线管采用阻燃线槽或阻燃线管,每一接线点及分支点都设分支盒,为便于检查故障,拉好线后,即可用万用表测量,先把线路终端短接,用万用表在始端测量,如果开路则证明线路有断路问题,如电阻接近零,再把终端开路,电阻应是无限大的。否则,如果电阻不是无限大则证明两条线之间有短路问题,另外,还要测量一下线与线管之间有无短路漏电现象,每装好一段线后要立刻检查,然后按照设计图装好设备,检查每一区到消防中心的阻抗等设计是否有出入。然后接上功放,试听排一区的声音是否正常。
